Свързване на телефонна линия

Начина на свързване се различава в зависимост от вашата телефонна линия.

Ако свързването е неправилно, принтерът не може да изпраща/получава факсове. Свържете правилно принтера.

Важно

  • Не свързвайте успоредно факс устройства и/или телефони (отнася се само за САЩ и Канада).

    При успоредно свързване на две или повече факс устройства и/или телефони може да възникне някой от описаните по-долу проблеми и принтерът да не функционира правилно.

    • Ако по време на изпращане или получаване на факс се вдигне слушалката на телефон, който е свързан успоредно с факс машината, изображението на факса може да се повреди или да възникне грешка в комуникацията.

    • Някои услуги, като например Caller ID и др., може да не функционират правилно на телефона.

    Ако успоредното свързване не може да се избегне, задайте режима на получавне на Реж. приор. на тел. (TEL priority mode), но имайте предвид, че може да възникнат някои от горните проблеми. Ще можете да получавате факсове само ръчно.

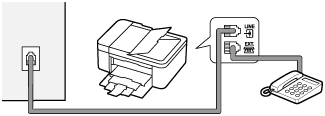

Основна връзка (свързване с обикновена телефонна линия)

Уверете се, че принтерът е изключен, свържете единия край на доставения в комплекта кабел за телефонна линия към жака за телефонна линия близо до маркировката "LINE" на принтера, след което свържете другия край към жака за телефонна линия на стената или към жака за телефонна линия на xDSL сплитера.

Когато свързвате телефона с принтера, се уверете, че принтерът е изключен, свържете единия край на модулния кабел към жакa за външни устройства близо до маркировката "EXT." на принтера, след което свържете другия край към жака за телефонна линия на телефона.

Важно

  • Уверете се, че сте свързали телефонната линия, преди да включите принтера.

    Ако свържете телефонната линия, когато принтерът е включен, изключете принтера и извадете захранващия кабел. Изчакайте 1 минута, след което свържете телефонната линия и захранващия кабел.

Забележка

  • Вижте Изглед отзад за позицията на жака за телефонна линия и жакa за външни устройства.

  • Преди да свържете даден телефон или телефонен секретар, свалете капачката на телефонния конектор.

  • За потребители в Обединеното кралство:

    Ако конекторът на външното устройство не може да се свърже към жака на принтера, ще трябва да закупите B.T. адаптер и да свържете устройството по следния начин:

    Прикрепете B.T. адаптера към модулния кабел за свързване към външното устройство, след което свържете B.T. адаптера към жакa за външни устройства.

Свързване на различни линии

Този раздел въвежда свързването на различни линии.

Това са примери и не е гарантирано, че отговарят на всяко условие за свързване. За подробности вижте ръководството с инструкции, предоставено с мрежовото устройство (устройства за управление, като xDSL модем (цифрова абонатна линия) или терминален адаптер), което свързвате към този принтер.

Забележка

  • xDSL е основният термин за технология за високоскоростна цифрова комуникация с телефонна линия, като ADSL/HDSL/SDSL/VDSL.

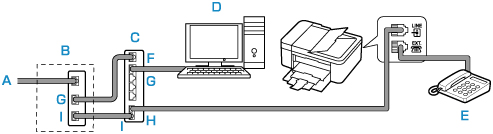

  • Свързване към интернет телефон

    • A: Цифрова абонатна линия
    • B: xDSL модем (в модема може да не е вграден сплитер)
    • C: Широколентов рутер, съвместим с интернет телефония
    • D: Компютър
    • E: Телефон или телефонен секретар
    • F: Порт за WAN (разширена мрежа)
    • G: Порт за LAN (локална мрежа)
    • H: Порт за телефон
    • I: Порт за линия

    * Конфигурациите и имената на портовете може да се различават при различните продукти.

    Забележка

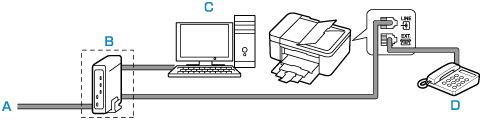

  • Свързване към xDSL

    • A: Аналогова абонатна линия
    • B: xDSL модем (в модема може да не е вграден сплитер)
    • C: Компютър
    • D: Телефон или телефонен секретар

    Важно

    • Ако сплитерът не е вграден в модема, не разделяйте телефонната линия преди сплитера (откъм стената). Също така не свързвайте сплитери паралелно. Принтерът е възможно да не може да работи правилно.

    Забележка

  • Свързване към ISDN линия

    За повече подробности свързването и настройките за ISDN (Интегрирана мрежа за цифрови услуги) линия вж. ръководствата, предоставени с терминалния адаптер или комутируемия маршрутизатор.
